Přepínání pulsních regulátorů
Návod, který budu v následujících řádkách popisovat vznikl za účelem řešení problému přejezdu lokomotivy mezi dvěma pulsními regulátory,
které na kolejišti používám. Pokud jede lokomotiva přes spoj dvou regulátorů a je zároveň z obou napájena, zrychlí a po přejezdu dělení
zase zpomalí. To je bohužel známý neduh pulsní regulace na kolejišti. Tím pádem jsem musel pátrat jak to mají modeláři vyřešeno, a našel
jsem řešení "předávací koleje" mezi regulátory.

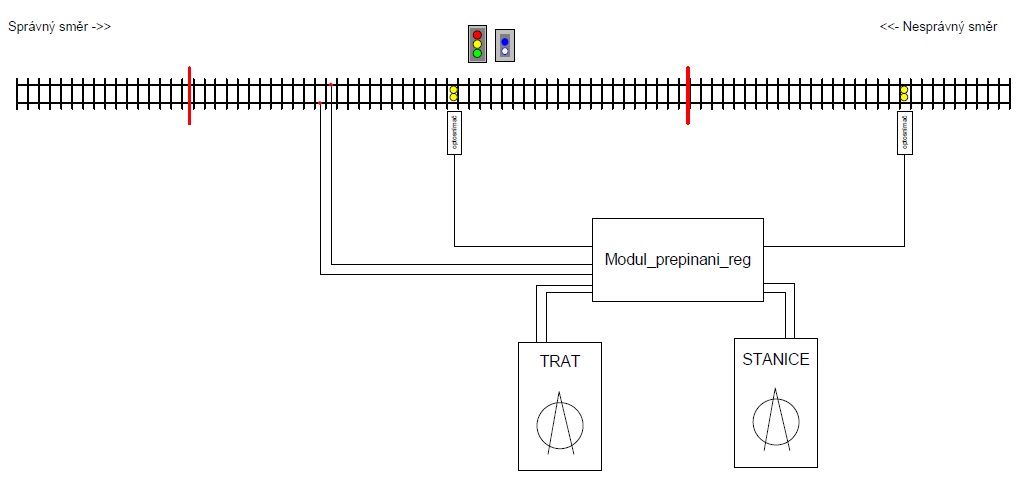

Jedná se o jakousi neutrální kolej která není napevno napájená jedním regulátorem a je přepínací. Princip je velmi jednoduchý, lokomotiva
vjede na úsek napájený jedním regulátorem, až je celá na předávacím úseku, v mžiku se kolej přepne na druhý regulátor, a ten pokud je
nastaven stejně jako první, tak lokomotiva nezrychlí a přechod není znát. Jelikož u sebe na kolejišti mám rozdělené okruhy na trať a stanici,
mám tento předávací úsek udělaný zárověň jako izolovaný úsek vjezdového návěstidla.
Výše popsané řešení vyžaduje součinost obvodu, který je realizován pomocí pár součástek, jednoho relé a mikrokontroleru PICAXE 14M2. Obnáší to instalaci
optosnímačů nebo jazýčkových relé do kolejí, které obvod ovládají. Jeden snímač musí být umístěn alespoň v polovině předávací koleje
s tím že pokud jej loko aktivuje, tak se musí již nacházet celá na předávací koleji a druhý snímač musí být umístěn za touto kolejí,
který zajišťuje zpětné přepnutí obvodu do základní polohy. Z toho plyne délka předávací koleje min. na délku dvou nejdelších lokomotiv.
Jízda opačným způsobem funguje obdobně, vlak obsadí jako první snímač 2, ten úsek přepne k druhému regulátoru, vlak vjede do úseku, sepne snímač
1, relé odpadne a úsek se připojí na první reguátor a vlak pokračuje v jízdě.
Instalace na mém kolejišti je stejná jako popisuji výše s rozdílem zastavení na vjezdu. Vlak zastaví, jakmile se rozsvítí na návěstidle návěst
dovolující jízdu, vlak se dá do pohybu stále na regulátor "trať", pokračuje kolem návěstidla, sepne snímač 1 a ten celý úsek přepne na regulátor
"stanice" a vlak vjíždí do stanice.
Seznam součástek ke stažení zde:
=======================
1x PICAXE 14M2
====
7x odpor 10K
2x odpor 330R
1x odpor 22K
1x BC517
1x 1N4007
===konektory_svorky===
1x GME PSH02-03PG
1x GME PSH02-05W
1x GME PSH02-06W
Návrh DPS neposílám, v případně zájmu není problém se
domluvit na výrobě obvodu. Všechny součástky nabízejí
v prodejně GME a podobných prodejnách s elektronikou.
V klidovém stavu bliká D3, pokud je aktivovaný režim
posun, funkce modulu je blokována a bliká červená D2.

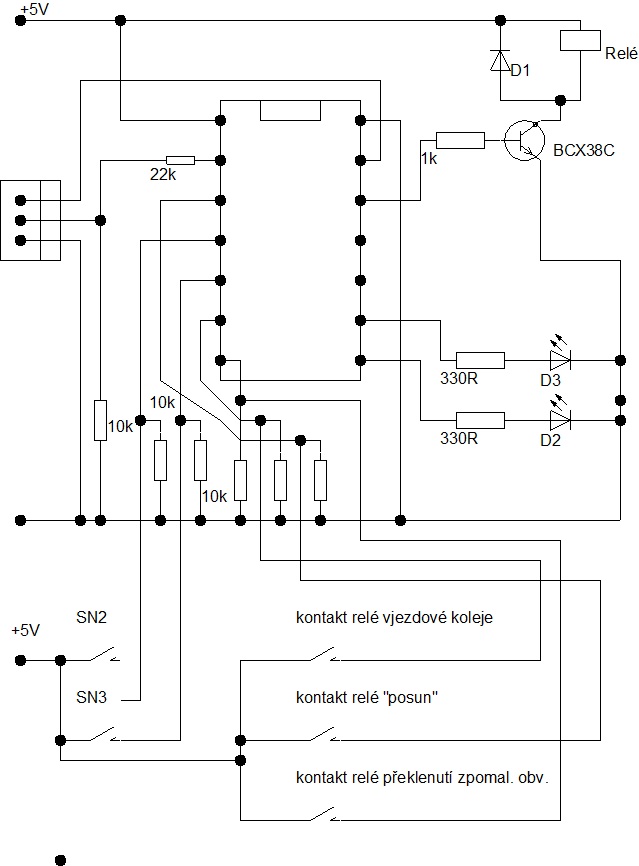

Na schématu jsou pouze naznačeny spínací kontakty vstupů,
ale nejsou součástí DPS, stačí pouze přivést napájecí napětí
+5V.
